VÍ DỤ THIẾT KẾ · cần khảo sát mặt bằng và kiểm thử trước triển khai
Mạng cửa hàng với quản trị Reyee
Quầy bán hàng, khu nhân viên và phòng họp cần mạng riêng; WiFi khách chỉ ra Internet.
Thiết bị và hạ tầng trong BOM
| Vai trò | Cấu hình tham khảo |
|---|---|
| Gateway | 1 × RG-EG105G-V3 |
| Switch | 1 × RG-ES209GC-P, 8 cổng PoE, ngân sách 120 W |

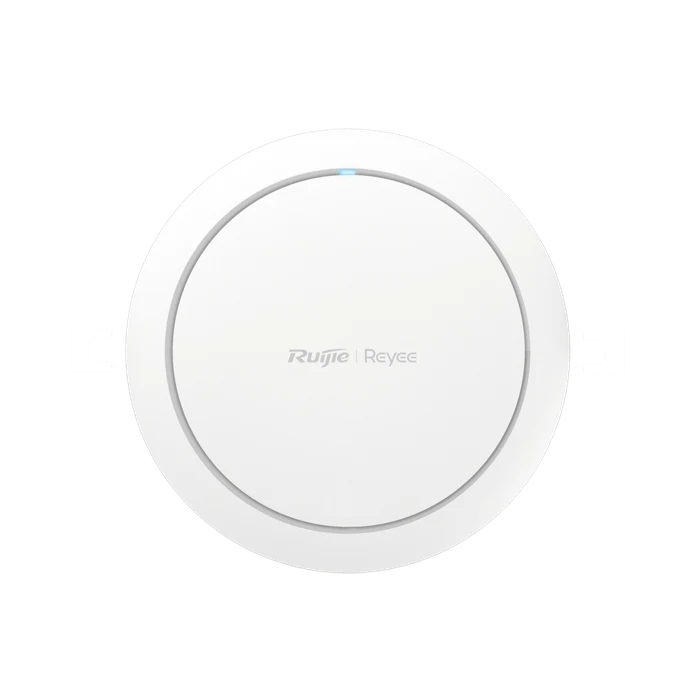

| WiFi | 4 × RG-RAP2266, tối đa 18 W/AP |
| Hạ tầng | Cáp về từng AP, tủ thông thoáng, UPS; số lượng và vị trí chốt sau khảo sát |
Ví dụ tính nguồn: 4 × 18 W = 72 W; cộng dự phòng thiết kế 30% thành 93,6 W, trong budget 120 W. Đây là phép tính theo công suất hãng, chưa gồm tổn hao cáp/PSE và chưa thay thế kiểm tra nguồn từng cổng.
Quản trị cùng dòng giúp theo dõi gateway, switch và AP; VLAN và quyền truy cập vẫn phải cấu hình, thử từng luồng. Không áp dụng thiết bị trong nhà cho vị trí ngoài mưa.
Thiết bị trong phương án
RG-EG105G-V3
RG-ES209GC-P
RG-RAP2266Thống nhất trước triển khai
- Chốt mặt bằng, số đầu cuối, luồng công việc và tải giờ cao điểm.
- Đối chiếu SKU, revision, firmware, controller, nguồn từng cổng, cáp và uplink.
- Tách vùng mạng, phân quyền, backup và thử phương án khôi phục.
- Đo theo tải thật, ghi cấu hình và kết quả nghiệm thu.
BOM mẫu chưa phải báo giá. Dự phòng 30% là giả định thiết kế, cần tính lại theo thiết bị và cáp thực tế.
Trao đổi nhu cầu để nhận cấu hình theo khảo sát
