VÍ DỤ THIẾT KẾ · cần khảo sát mặt bằng và kiểm thử trước triển khai

Mạng làm việc với UniFi Network

Khu làm việc và phòng họp cần WiFi có dây, mạng khách và một nơi quản trị.

Mạng làm việc với UniFi Network – sơ đồ bối cảnh thiết kế
Sơ đồ minh họa, chưa phải công trình đã thi công hoặc kết quả đo vùng phủ. Kéo ngang để xem đầy đủ.

Thiết bị và hạ tầng trong BOM

Vai tròCấu hình tham khảo
Gateway1 × UCG-Ultra
Switch1 × USW-Lite-8-PoE, 4 cổng PoE+, budget 52 W
WiFi3 × U6+, tối đa 9 W/AP
Hạ tầngCáp, UPS và UniFi Network phiên bản hỗ trợ tất cả model

Ba U6+: 3 × 9 W = 27 W; cộng 30% dự phòng thiết kế thành 35,1 W, trong budget 52 W. Ba cổng PoE dùng cho AP, một cổng dữ liệu nối gateway; số cổng còn lại phải tính cho đầu cuối thực tế.

Các thành phần có thể quản trị trong UniFi Network. UCG-Ultra có công bố IDS/IPS 1 Gb/s; cổng WAN 2,5G không làm tải bảo mật tự tăng lên 2,5G.

Thiết bị trong phương án

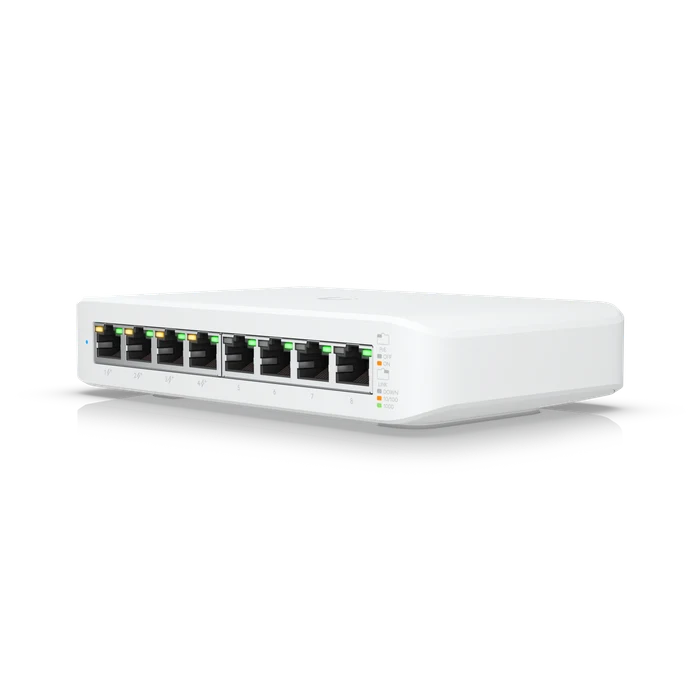

UCG-Ultra – ảnh hãngUCG-UltraUSW-Lite-8-PoE – ảnh hãngUSW-Lite-8-PoEU6+ – ảnh hãngU6+

Thống nhất trước triển khai

BOM mẫu chưa phải báo giá. Dự phòng 30% là giả định thiết kế, cần tính lại theo thiết bị và cáp thực tế.

Trao đổi nhu cầu để nhận cấu hình theo khảo sát

Tài liệu hãng để đối chiếu
