VÍ DỤ THIẾT KẾ · cần khảo sát mặt bằng và kiểm thử trước triển khai

Ghi hình tám vị trí trong văn phòng

Tám vị trí lối vào/hành lang cần phát lại khi xảy ra sự việc; chủ mặt bằng quyết định thời gian lưu và người xem.

Ghi hình tám vị trí trong văn phòng – sơ đồ bối cảnh thiết kế
Sơ đồ minh họa, chưa phải công trình đã thi công hoặc kết quả đo vùng phủ. Kéo ngang để xem đầy đủ.

Thiết bị và hạ tầng trong BOM

Vai tròCấu hình tham khảo
Camera8 × DS-2CD2143G2-I; chọn lens theo từng vị trí
Switch1 × Ruijie RG-ES209GC-P, 8 cổng PoE, budget 120 W
Đầu ghi1 × DS-7608NXI-K2(E), 8 kênh, incoming 80 Mb/s, 2 SATA
Lưu trữHDD trong danh sách hỗ trợ; sizing theo bitrate thực, không mặc định HDD có sẵn
Xem hình / kết nốiMàn hình HDMI và chuột cho xem tại chỗ. Nếu cần PC hoặc truy cập từ xa: bổ sung gateway/LAN có đủ cổng; switch 9 cổng đã dùng 8 cổng camera và 1 uplink.

Nguồn: 8 × 6,5 W = 52 W; cộng 30% dự phòng thiết kế thành 67,6 W < 120 W. Nếu giả định mỗi camera ghi liên tục 4 Mb/s: tổng 32 Mb/s và 30 ngày cần khoảng 10,37 TB thập phân trước overhead. Dung lượng khả dụng, bitrate đêm, lịch ghi và dự phòng phải được đo lại; hai khe SATA không tự đồng nghĩa RAID. Kiểm tra công suất PSE, tổn hao cáp và cách switch phân bổ điện theo class, không chỉ lấy tổng công suất đầu cuối.

Hệ thống tập trung ghi hình và phân quyền xem lại. Hiệu quả nhận diện phải thử ngày/đêm tại vị trí thật; số kênh ghi hình khác số kênh phân tích AI và năng lực giải mã.

Thiết bị trong phương án

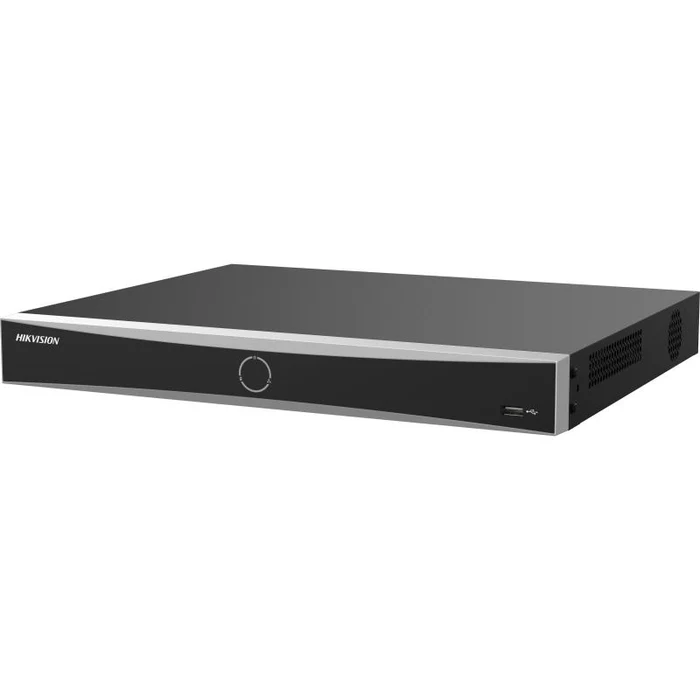

DS-2CD2143G2-I – ảnh hãngDS-2CD2143G2-IDS-7608NXI-K2(E) – ảnh hãngDS-7608NXI-K2(E)RG-ES209GC-P – ảnh hãngRG-ES209GC-P

Thống nhất trước triển khai

BOM mẫu chưa phải báo giá. Dự phòng 30% là giả định thiết kế, cần tính lại theo thiết bị và cáp thực tế.

Trao đổi nhu cầu để nhận cấu hình theo khảo sát

Tài liệu hãng để đối chiếu
