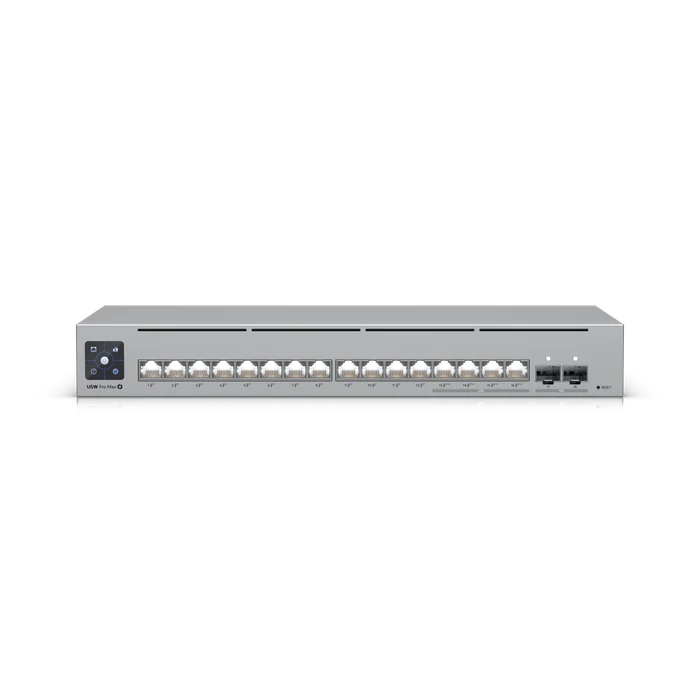

Switch PoE USW-Pro-Max-16-PoE
USW-Pro-Max-16-PoE: 12 PoE+ + 4 PoE++; ngân sách 180 W. Nhóm AP 2,5G và máy trạm cùng dùng chung tủ mạng.
Trao đổi cùng Vinatech Telecom
Anh/chị chưa chắc thiết bị này có phù hợp?
Anh/chị cho biết nơi sử dụng và thiết bị đang có. Vinatech Telecom cùng anh/chị làm rõ khả năng kết nối, cấu hình và phạm vi trước khi báo giá.
Gửi tình huống cần tư vấnNhu cầu, phạm vi và lịch thực hiện được xác nhận với anh/chị trước khi triển khai.
verified Đặc điểm kỹ thuật nổi bật
- check_circle 12 PoE+ + 4 PoE++; ngân sách 180 W
- check_circle 12×GbE + 4×2,5 GbE + 2×10G SFP+
- check_circle PoE 180 W; cổng tối đa 32/60 W theo loại
info Tổng quan
USW-Pro-Max-16-PoE dùng ở đâu?
Nhóm AP 2,5G và máy trạm cùng dùng chung tủ mạng.
Gom đầu cuối có dây về tủ mạng, cấp nguồn tập trung và phân tách lưu lượng theo VLAN.
Người cần tham gia lựa chọn: IT vận hành, kỹ thuật ELV và người mua vật tư theo BOM. Người sử dụng mô tả công việc; IT đối chiếu tải và tích hợp; người duyệt đầu tư xem cả chi phí vận hành.
Chỉ 4 cổng xuống 2,5G; phiên bản UniFi Network từ 8.1.127.
Thông số quyết định cấu hình
| Model chính xác | USW-Pro-Max-16-PoE |
|---|---|
| Dòng / hãng | Ubiquiti / UniFi |
| Khả năng tham khảo | 12 PoE+ + 4 PoE++; ngân sách 180 W |
| Kết nối | 12×GbE + 4×2,5 GbE + 2×10G SFP+ |
| Nguồn / PoE | PoE 180 W; cổng tối đa 32/60 W theo loại |
| Nguồn đối chiếu | Trang/datasheet hãng, truy xuất 04/10/2026 |
Chỉ đưa các thông số phục vụ quyết định. Xem bảng hãng để chốt toàn bộ điều kiện thử, phụ kiện, revision và SKU khu vực.
Vị trí thiết bị trong hệ thống
Điều kiện để phối thành hệ thống
- Đếm riêng cổng dữ liệu, cổng PoE và uplink; kiểm tra combo hoặc cổng chia sẻ.
- Tổng công suất yêu cầu của đầu cuối + dự phòng thiết kế phải trong budget; từng cổng đủ chuẩn nguồn.
- Đường cáp, đầu nối, module quang và thiết bị phía đối diện phải phù hợp tốc độ yêu cầu.
Xem ví dụ hệ thống, BOM và cách tính nguồn cho Ubiquiti / UniFi →
So sánh 5 model cùng nhóm
| Model | Mức chọn | Khả năng chính | Kết nối / nguồn |
|---|---|---|---|
| USW-Lite-8-PoE | Cơ bản | 4 cổng PoE+; ngân sách 52 W | 8×GbE 802.3at; PoE 52 W |
| USW-Lite-16-PoE | Trung bình | 8 cổng PoE+; ngân sách 45 W | 16×GbE 802.3at; PoE 45 W |
| USW-24-PoE | Trung bình | 16 cổng PoE+; ngân sách 95 W | 24×GbE + 2×1G SFP 802.3at; PoE 95 W |
| USW-Pro-24-PoE | Mở rộng | 16 PoE+ + 8 PoE++; ngân sách 400 W | 24×GbE + 2×10G SFP+ PoE 400 W; cổng tối đa 30/60 W theo loại |
| USW-Pro-Max-16-PoE | Mở rộng | 12 PoE+ + 4 PoE++; ngân sách 180 W | 12×GbE + 4×2,5 GbE + 2×10G SFP+ PoE 180 W; cổng tối đa 32/60 W theo loại |
Phân tầng theo khả năng và điều kiện triển khai trong nhóm; không phải bảng giá hoặc xếp hạng chất lượng. Model nhiều cổng có thể có ngân sách nguồn thấp hơn. Chỉ số radio và throughput phòng lab không phải kết quả tại công trình.
Cấu hình và kiểm tra khi phối USW-Pro-Max-16-PoE
UniFi giúp theo dõi gateway, switch và AP trong UniFi Network. Gateway hãng khác vẫn có thể phối với switch/AP, nhưng định tuyến, DHCP và policy phải cấu hình ở gateway đó.
Trình tự triển khai
- Đối chiếu phiên bản UniFi Network tối thiểu của từng model, nguồn PoE và tốc độ uplink trước adopt.
- Tạo mạng VLAN trên UniFi gateway; nếu dùng gateway hãng khác, tạo subnet/DHCP/VLAN ở gateway và khai báo Third-party Gateway cùng VLAN ID trong UniFi.
- Gán mạng cho SSID và cổng đầu cuối; cho phép các VLAN cần dùng đi qua toàn bộ cổng uplink từ AP tới gateway.
- Thử nhận DHCP, DNS, truy cập ứng dụng và rule cách ly từ từng VLAN; backup và ghi lại đường quản trị để tránh tự khóa truy cập.
Cách kiểm tra và đọc kết quả
| Hạng mục | Cách thực hiện | Kết quả cần xác nhận |
|---|---|---|
| VLAN xuyên suốt | Từ máy khách trên SSID kiểm tra IP/gateway và truy cập dịch vụ đã cho phép. | Đúng subnet, đủ DHCP/DNS; khi lỗi kiểm tra native/tagged VLAN trên mọi uplink. |
| Tải gateway | Chạy tải ứng dụng thực với IDS/IPS hoặc tính năng bảo mật dự định bật. | Ghi throughput, độ trễ và tải máy; tốc độ cổng WAN không thay thế kết quả này. |
| AP nhiều gigabit | Kiểm tra tốc độ link AP-switch và nguồn khi hoạt động với máy khách thực. | Đúng tốc độ cả hai đầu; AP 2,5G nối switch 1G có đường dây giới hạn 1G. |
Hướng dẫn hãng cho phần cấu hình
- UniFi · VLAN với gateway UniFi hoặc gateway hãng khác
Hướng dẫn trực tuyến, kiểm tra 04/10/2026 · Hướng dẫn phối hệ thống - UniFi · gán SSID vào VLAN và kiểm tra đường uplink
Hướng dẫn trực tuyến, kiểm tra 04/10/2026 · Hướng dẫn phối hệ thống
Chọn tài liệu phù hợp hardware, firmware và chế độ quản trị của hàng giao. Tài liệu hệ thống giải thích luồng cấu hình; thông số từng model vẫn đối chiếu ở trang sản phẩm/datasheet. Các bước là khung triển khai, cần người phụ trách IT chốt cấu hình và tiêu chí nghiệm thu theo hiện trạng.
Kiểm tra trước khi nghiệm thu
- Cho tất cả đầu cuối khởi động cùng lúc, kiểm tra PoE, log và cảnh báo tải điện.
- Đo uplink khi camera, WiFi và thoại hoạt động đồng thời.
- Kiểm tra VLAN, quyền quản trị, backup và nhiệt độ tủ khi đóng cửa.
Kết quả cần ghi lại theo mặt bằng, cấu hình, firmware và tải sử dụng thực tế. Không lấy công suất tối đa, số client association hoặc throughput phòng lab làm cam kết hiệu năng tại công trình.
Tính chi phí đầu tư và vận hành
Switch + module/cáp + nguồn đầu cuối + tủ/UPS + điện tiêu thụ + dự phòng và thời gian vận hành.
Đề nghị báo giá theo model đầy đủ và BOM, nêu rõ phụ kiện, license, thời hạn bảo hành/support và hạng mục cấu hình. Cân nhắc mức mở rộng dự kiến thay vì mua theo con số quảng cáo lớn nhất.
Tài liệu và nguồn ảnh chính hãng
Trang hãng: USW-Pro-Max-16-PoE
Ảnh được tải từ gallery của trang model; giữ hình dáng hãng, chỉ tối ưu định dạng và kích thước. Gallery có thể thể hiện vỏ dùng chung trong dòng; xác nhận nhãn SKU của hàng giao. Quyền công bố ảnh theo điều kiện hãng/đối tác cần được chốt trước phát hành.
tune Thông số kỹ thuật
| Kết nối | 12×GbE + 4×2,5 GbE + 2×10G SFP+ |
| Nguồn / PoE | PoE 180 W; cổng tối đa 32/60 W theo loại |
| Khả năng chính | 12 PoE+ + 4 PoE++; ngân sách 180 W |
download Tài liệu
Những điều cần rõ trước khi đặt hàng
Đúng model và phụ kiện
Đối chiếu số cổng, nguồn cấp, phụ kiện và bản quyền trong báo giá.
Phù hợp hệ thống đang dùng
Làm rõ khả năng kết nối, điều kiện lắp đặt và phần cấu hình cần thực hiện.
Giá và lịch giao hàng
Xác nhận tồn kho, lịch giao, VAT và phạm vi lắp đặt trước khi đặt hàng.
Bảo hành và hỗ trợ
Thống nhất điều kiện bảo hành, đầu mối liên hệ và cách hỗ trợ theo gói dịch vụ.
